Yamaha XTZ 750 Super Ténéré (3LD8) 1995 | Rénovation

Yamaha XTZ 750 Super Ténéré 3LD - TDM 850 3VD

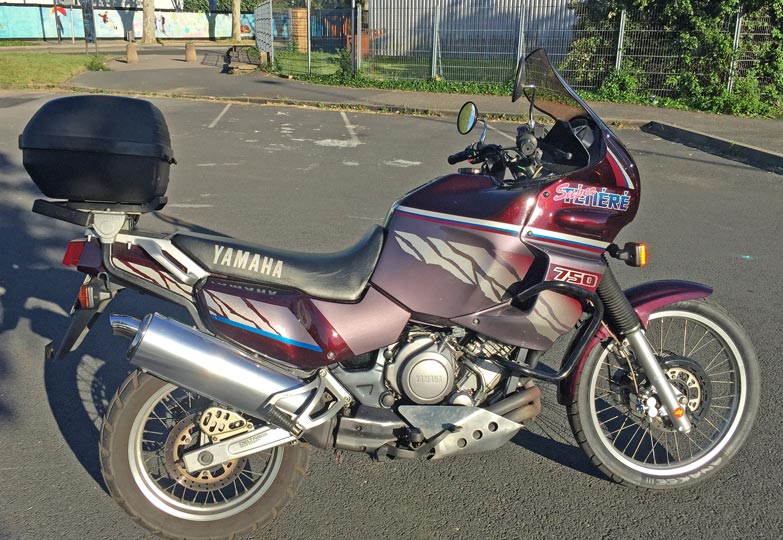

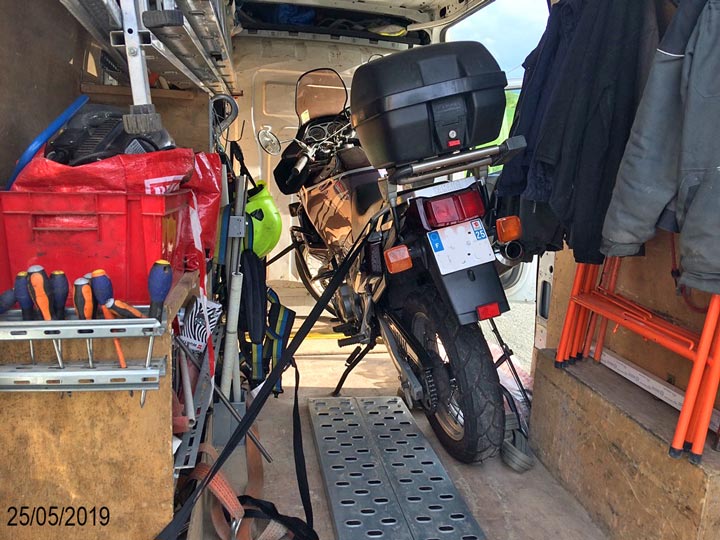

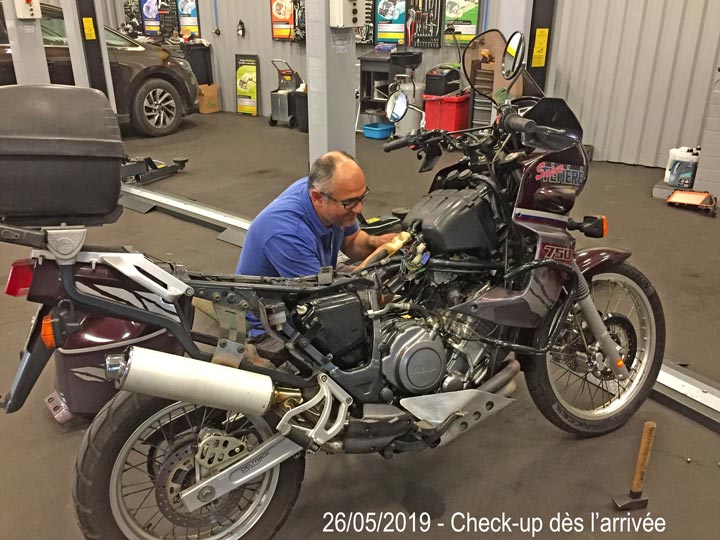

Lorsque l’on acquiert une moto de 25 ans d’âge, il faut la faire passer par une inspection complète, car le temps a certainement fait son œuvre sur l’un ou l’autre de ses composants.

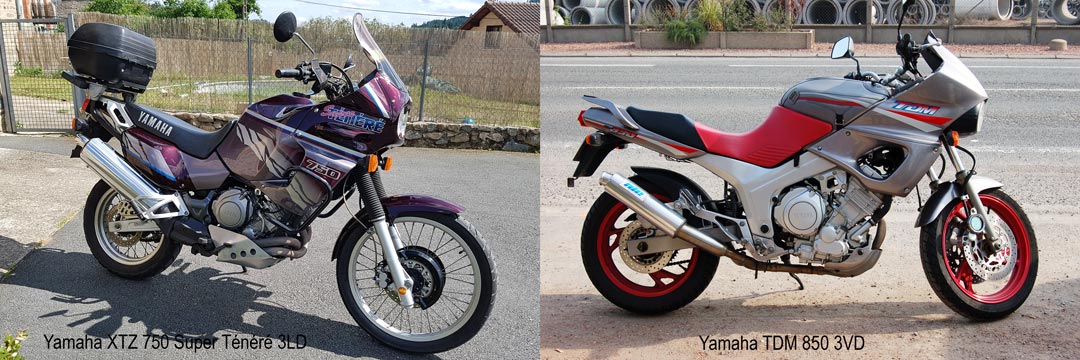

Il faut savoir également que la XTZ 750 Super Ténéré (3LD – 1995) a une sœur jumelle la Yamaha TDM 850 (3VD).

Livrets techniques

Pour bien préparer sa moto, il faut bien la connaître. Pour cela, il convient d’acquérir la revue technique ETAI n°76 et de consulter les livrets présentés ci-dessous.

XTZ750 3LD - Revue Moto Technique ETAI n°76XTZ750 3LD - Official Workshop ManualXTZ750 3LD / TDM 850 3VD - Service Manual Haynes

Outillage de base

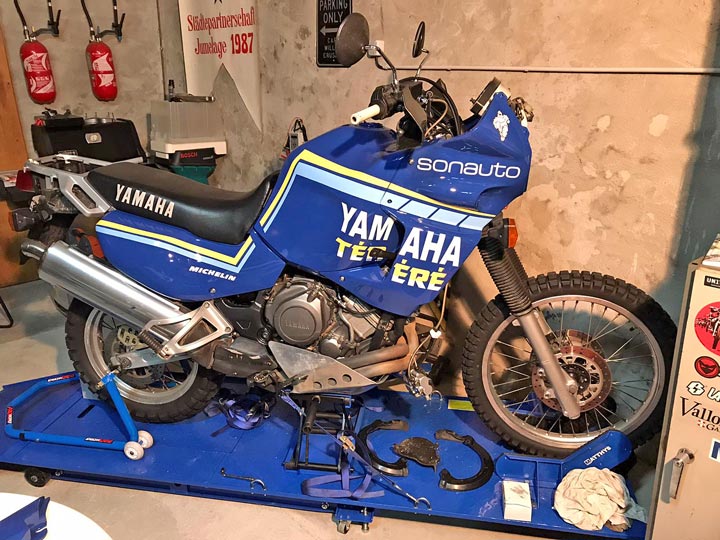

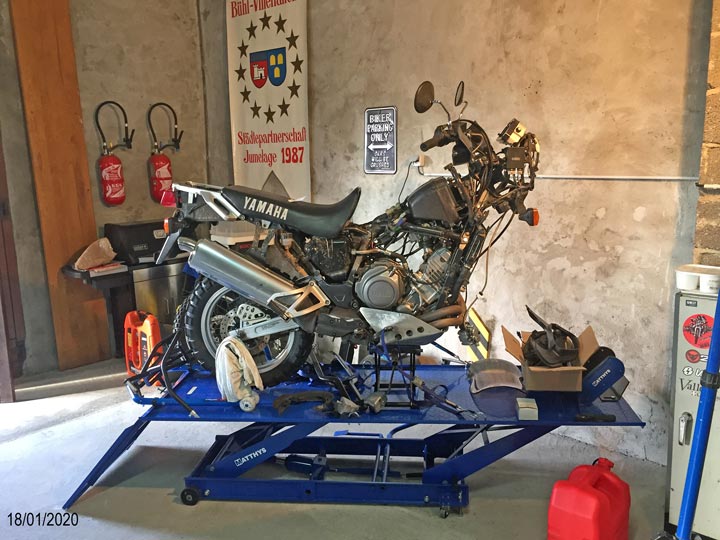

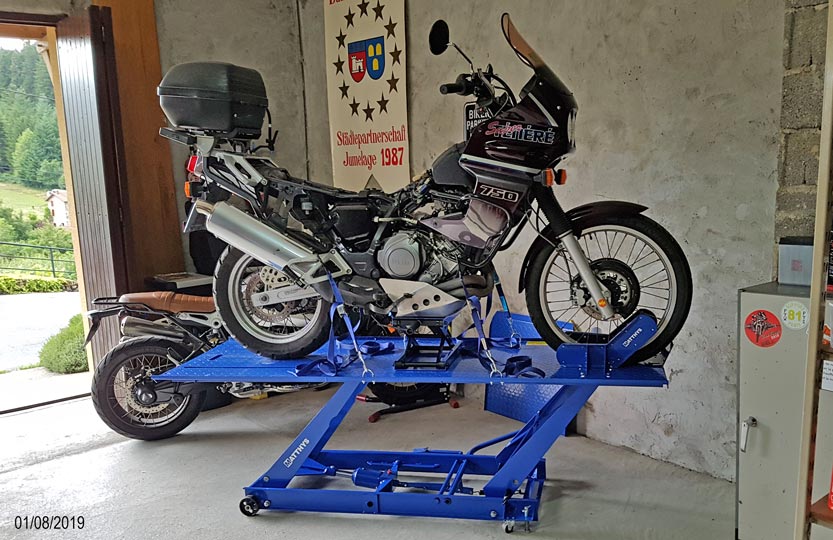

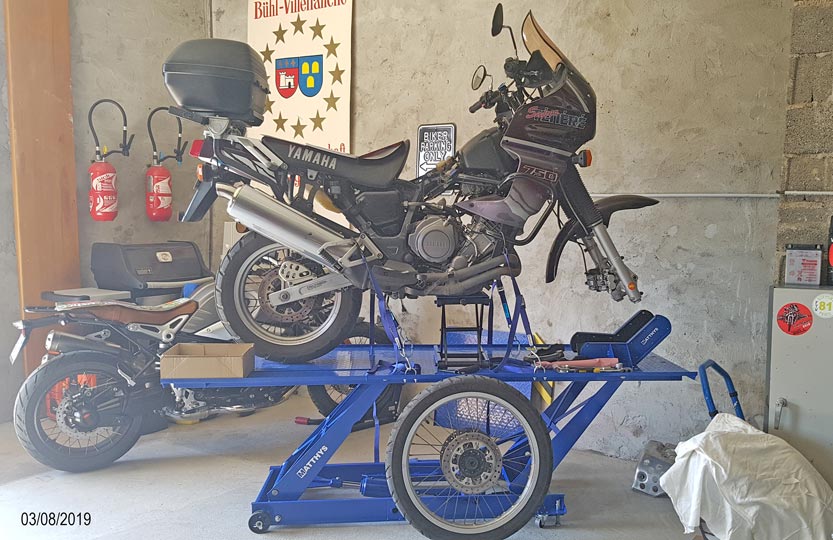

Je conseille, pour travailler correctement et à l’aise, l’acquisition d’une table d’atelier plutôt qu’un lève-moto car un bon lève-moto (large, stable et sécurisé) coûte quasiment le prix d’un bonne table d’atelier qui apporte un confort de travail sans équivalent. Une force de levage de 350 à 450kg permettra également de travailler sur une Harley-Davidson, si vous en possédez une.
Pour le petit outillage, il faut choisir le meilleur rapport qualité/prix car nous ne sommes pas professionnels, sauf peut-être pour ce qui concerne la précision des clés dynamométriques (+/- 4% SO 6789, DIN EN ISO 6789, NF EN ISO 6789).

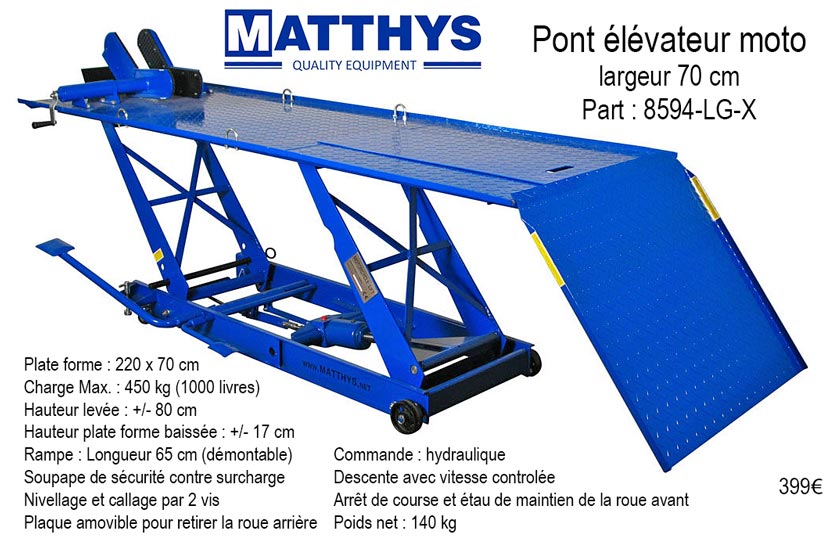

Matthys 8594-LG-X

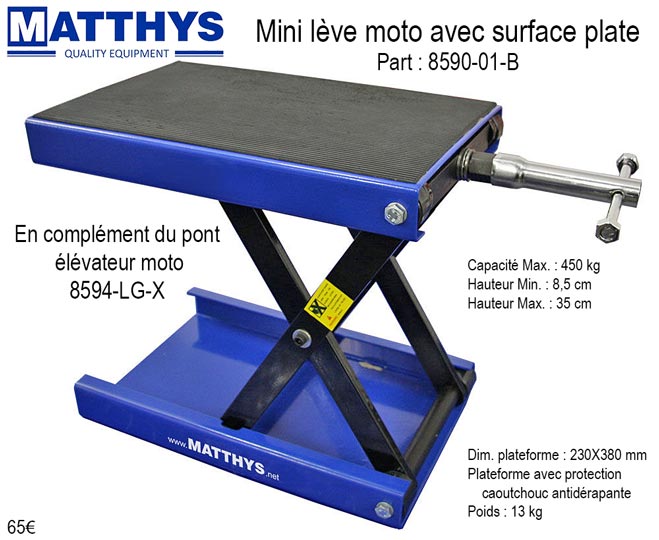

Matthys 8590-01-B

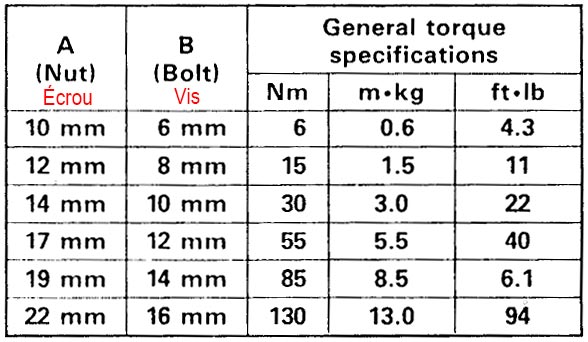

Standard ISO Couples dynamométriques

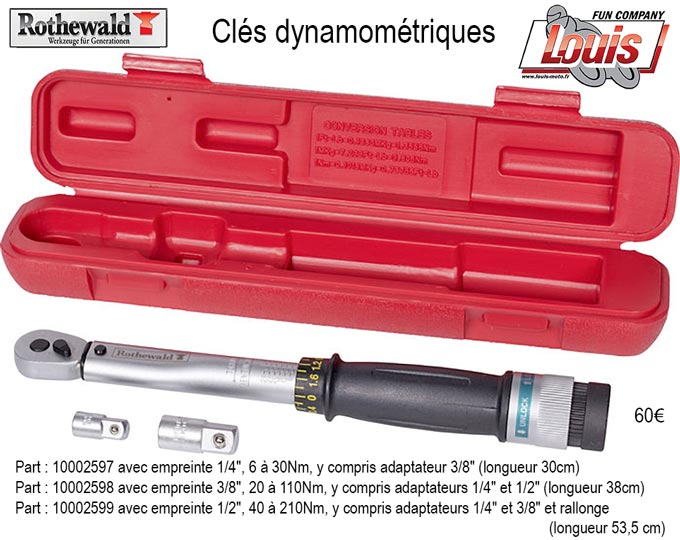

Rothewald Parts : 10002597 10002598 10002599

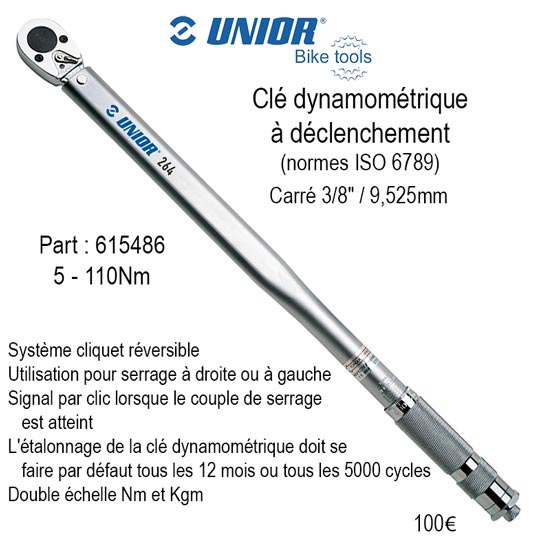

UNIOR 264 Part 615486

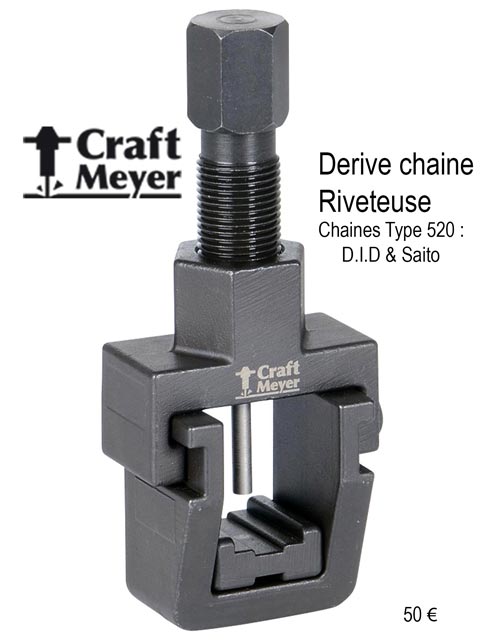

Craft Meyeur - Dérive chaine & Riveteuse

Adaptation de la position de conduite

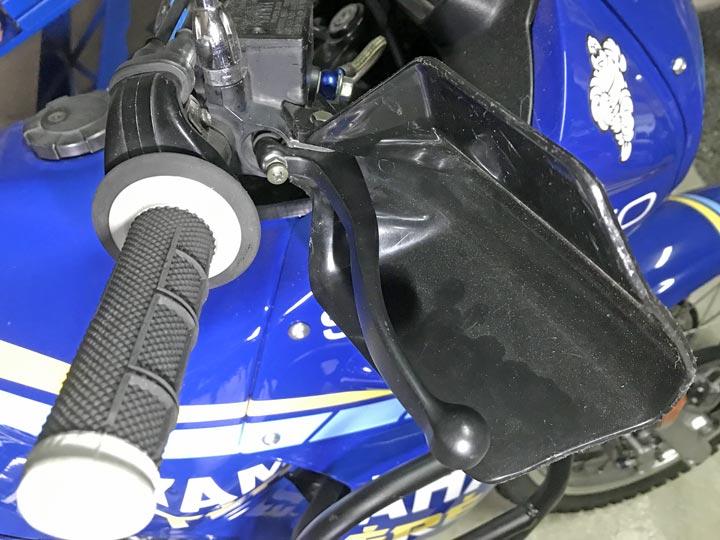

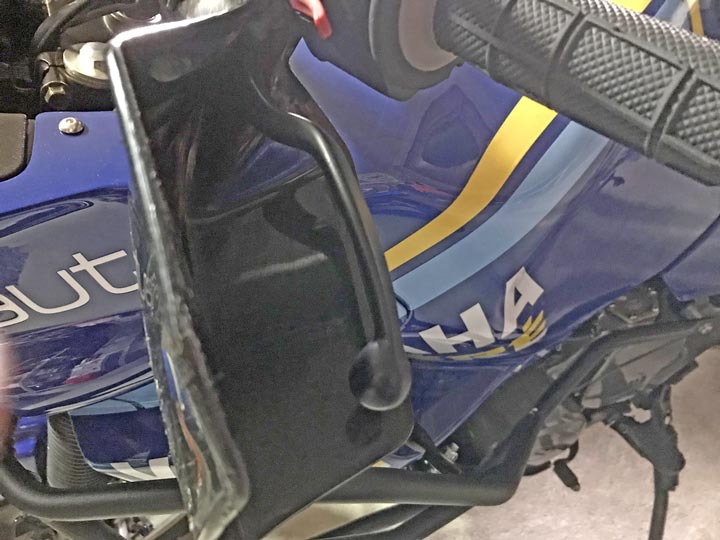

Deux raisons pour rehausser le guidon de 25mm ou de 30mm avec réglage du déport vers le pilote jusqu’à 21mm, le confort de conduite et l’adaptation future des protèges-mains Barkbusters qui sinon touchent sur le carénage.

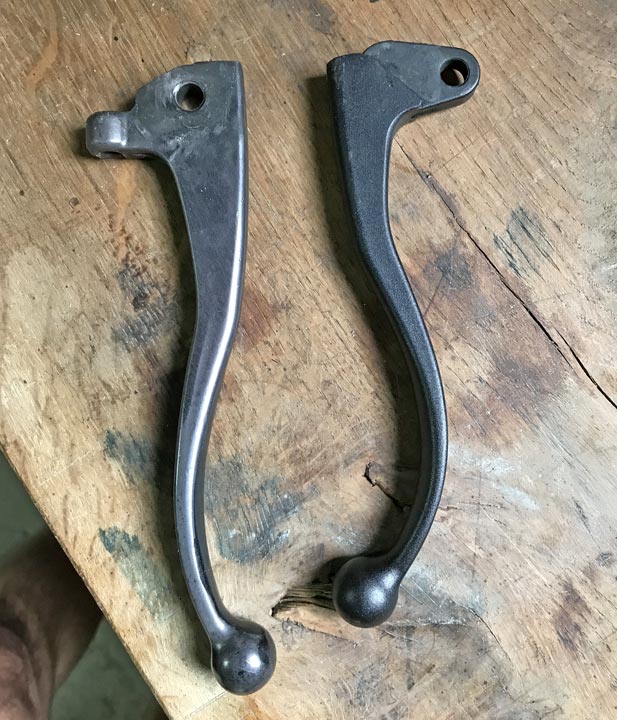

On peut également changer de guidon pour un modèle plus haut, on en profite pour y installer une barre de renfort, des leviers d’embrayage / frein (Leviers BRAZOLINE 73322 / 70282) et de nouvelles poignées (Poignée Progrip 791).
Si la moto est trop haute, on peut améliorer cette situation de deux manières :
– En faisant creuser la selle, la moindre épaisseur de cette dernière qui en résulte étant compensée par de la mousse de meilleure qualité (conservation de la garde au sol de la moto) ;

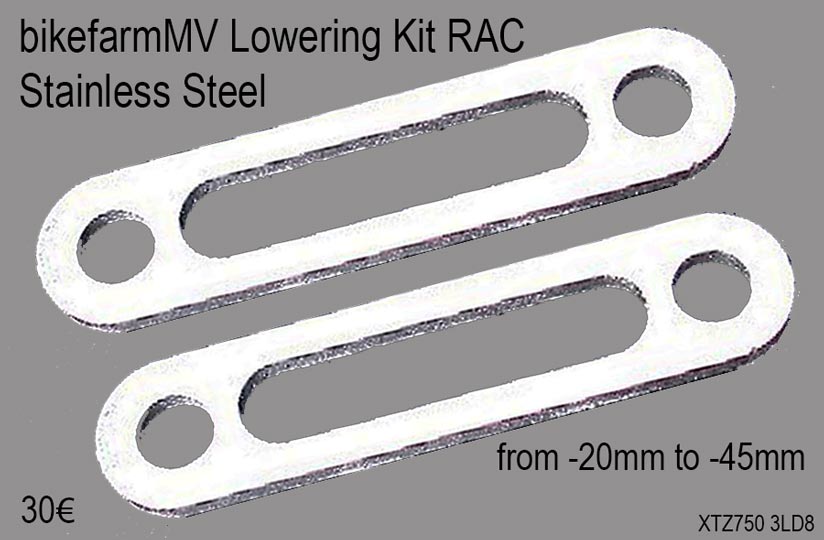

– En installant un kit de rabaissement arrière sur la moto de -20mm à -45mm et si le changement d’assiette de cette dernière gène, en abaissant la fourche avant de la moitié de l’abaissement arrière choisi (diminution de la garde au sol de la moto).

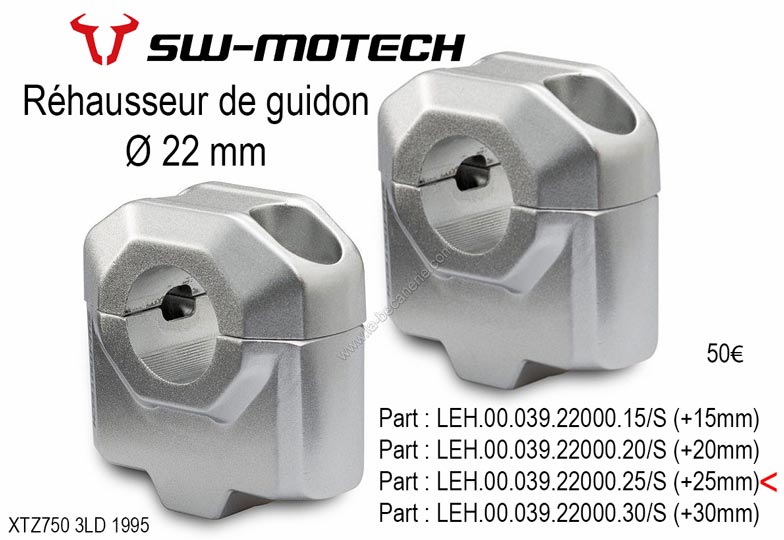

SW-MOTECH Part : LEH.00.039.22000.25/S

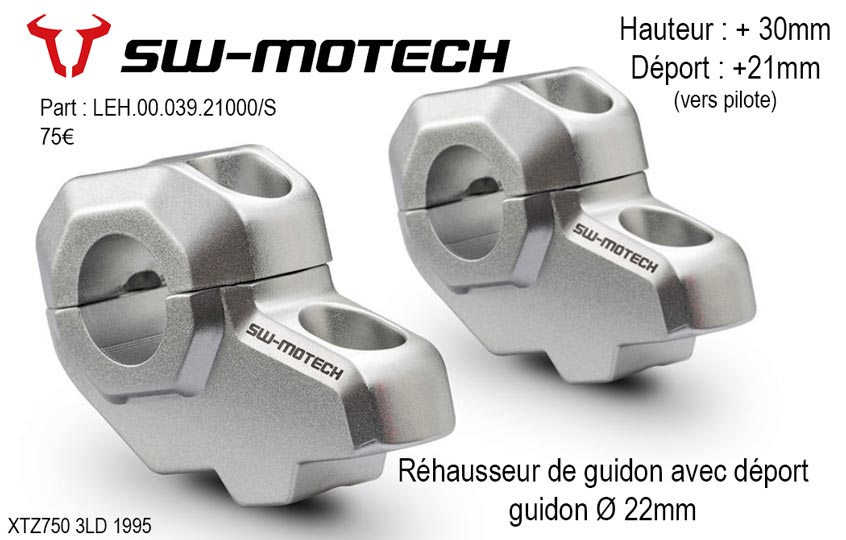

SW-MOTECH Part : LEH.00.039.21000/S

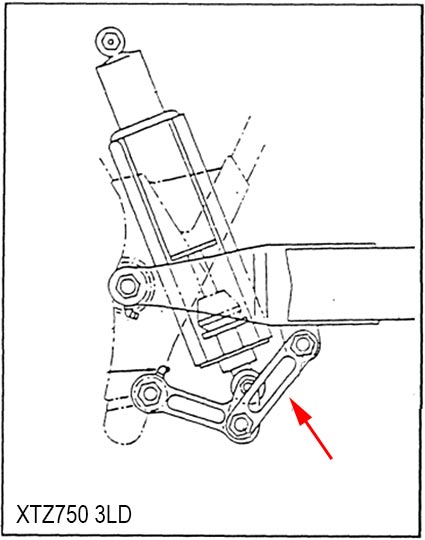

bikefarmMV Lowering Kit RAC
bikefarmMV Lowering Kit RAC

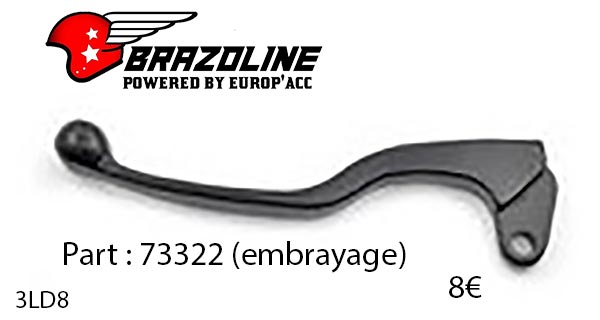

BRAZOLINE 73322

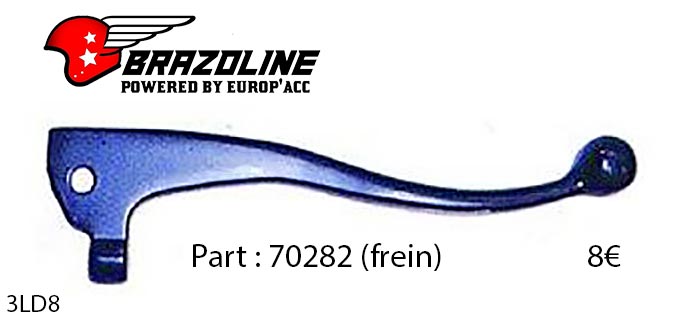

BRAZOLINE 70282

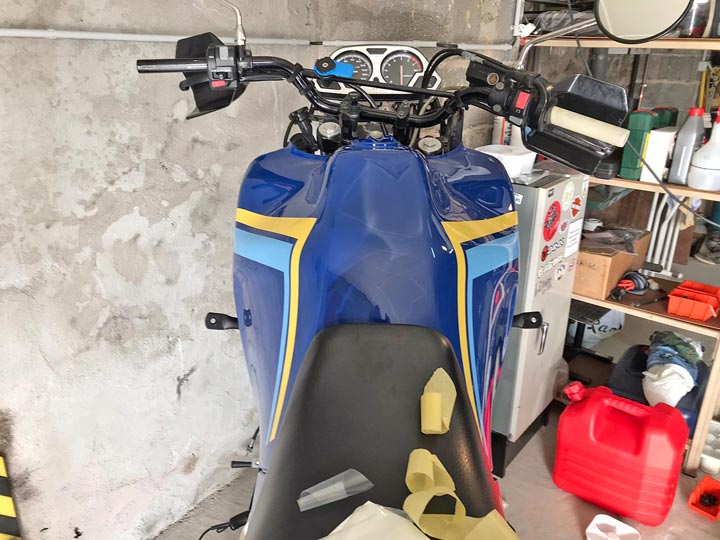

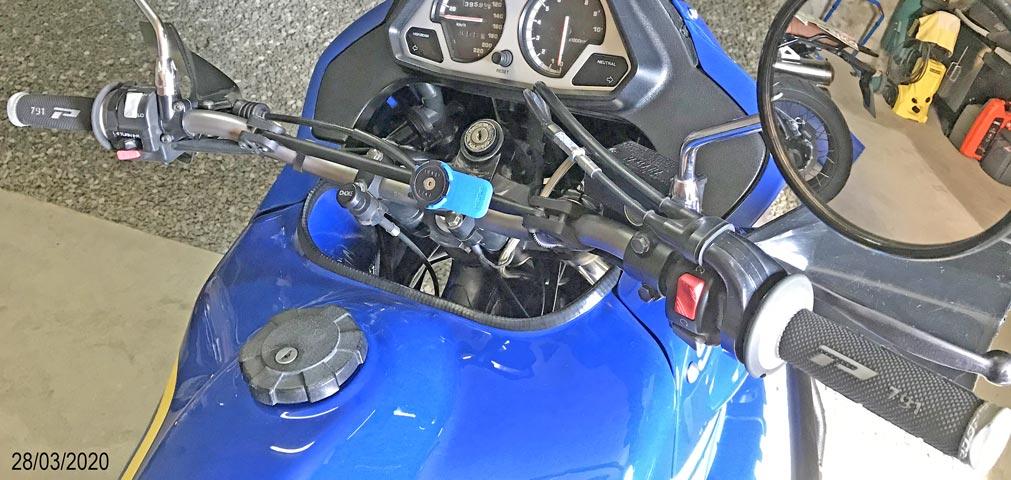

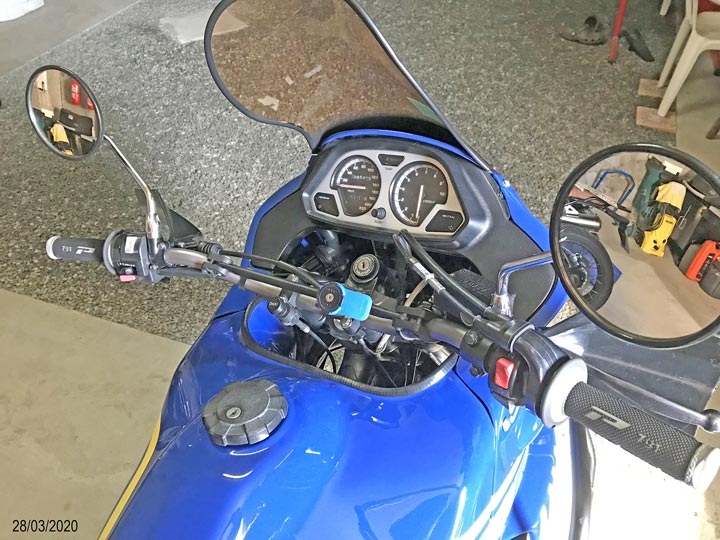

Nouveau guidon renforcé

Révision du circuit de refroidissement

L’absence de mouvement au niveau de l’affichage de la température et le déclenchement aléatoire du ventilateur imposent une révision du circuit de refroidissement.

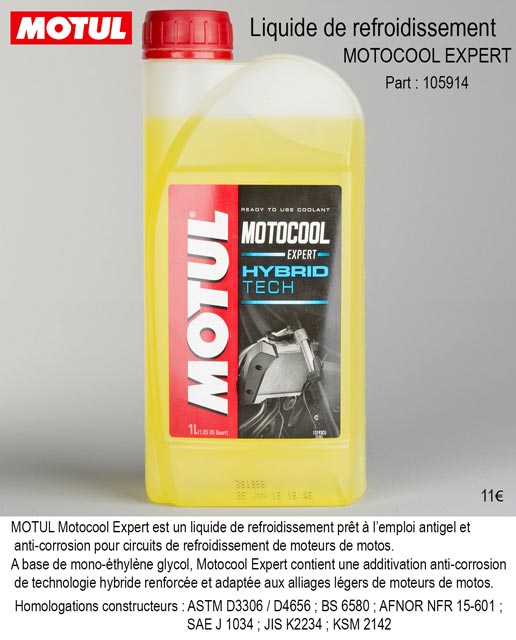

Concernant le liquide de refroidissement nous avons sélectionné MOTUL MOTOCOOL EXPERT.
Le système de refroidissement liquide fonctionne par une circulation forcée dans le bloc « cylindres » et la culasse. La capacité totale du circuit est de 1,7l. Le vase d’expansion est disposé à l’arrière gauche de la moto et a une capacité de 0,45l. Le bouchon de remplissage du circuit est sur le boitier du thermostat fixé au cadre à l’avant droit de la moto. Le boulon de vidange du circuit est sur la pompe à eau fixée à l’avant droit du carter moteur. La vis de vidange du bloc moteur est située sur sa face avant à gauche, un peu plus bas que les collecteurs d’échappement. La vidange du vase d’expansion s’effectue en débranchant le petite durite située à sa base.
Un bon nettoyage et détartrage (vinaigre blanc à 14°) du thermostat et une vidange/remplacement du liquide refroidissement ont suffi à remettre les choses en ordre. Les durites en bon état n’ont pas été changées, la sonde de température d’eau non plus.

MOTUL Liquide refroidissement moto 105914

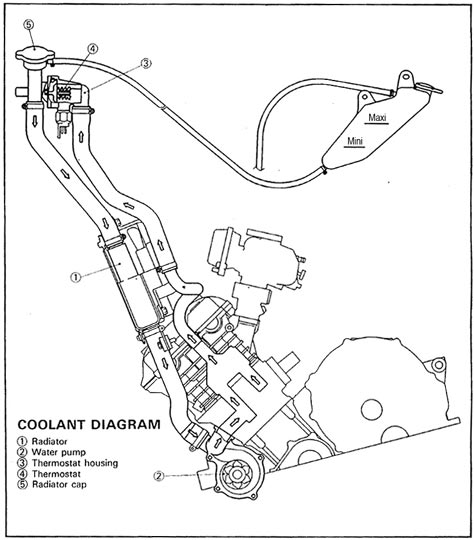

Circuit de refroidissement

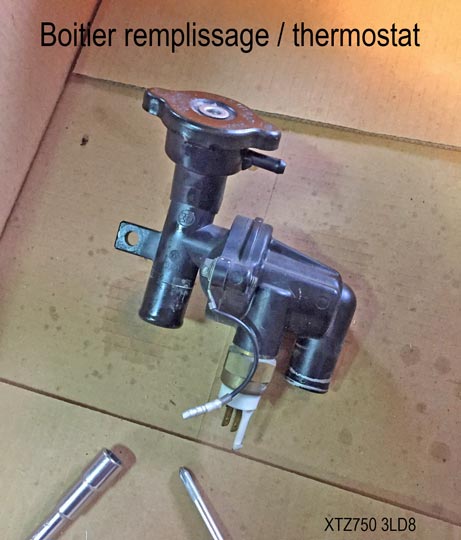

Circuit de refroidissement - Remplissage / Thermostat

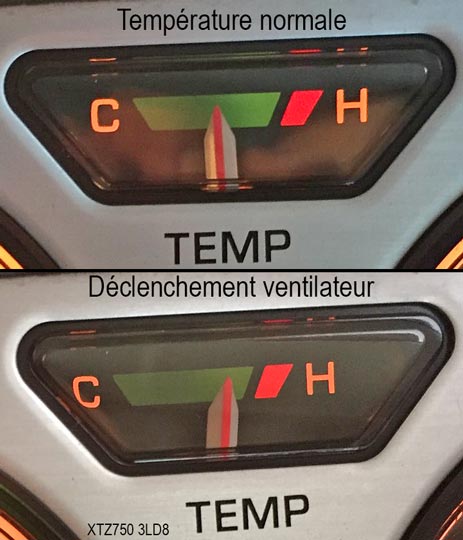

Circuit de refroidissement - Indicateur

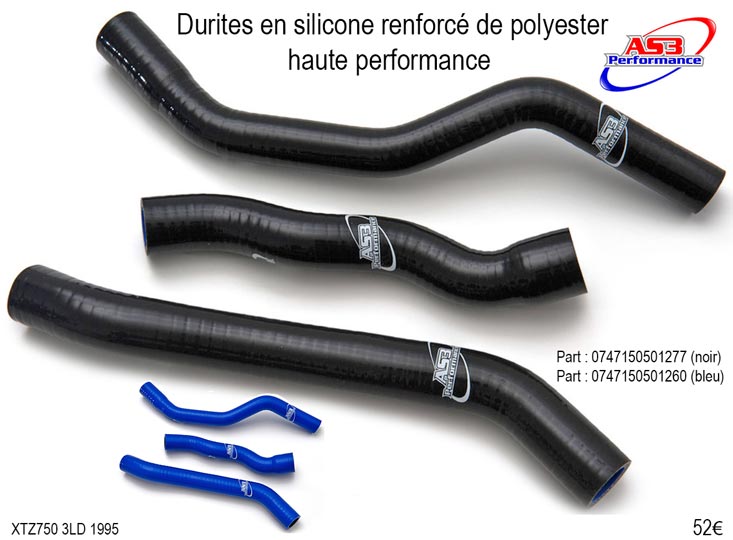

AS3 Performance Part 0747150501277

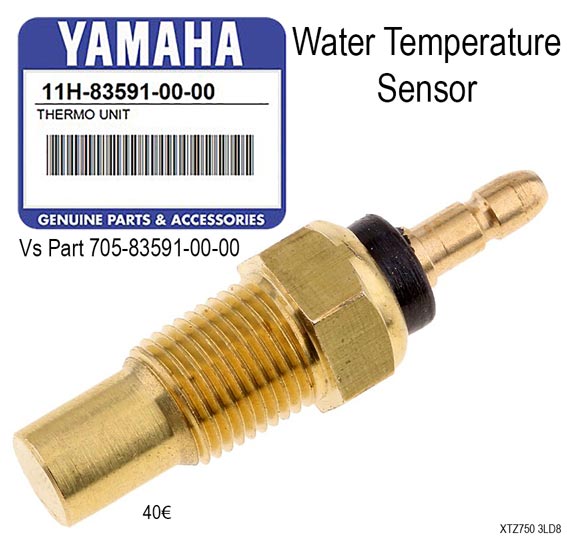

Yamaha Part : 11H-83591-00-00

Révision de la carburation

Punta Bagna 2019

En cette fin juin 2019, nous avons décidé de passer le week-end sur Valloire en Savoie en passant notamment par les cols du Télégraphe (1 566m) et du Galibier (2 642m), soit environ 560km allez-retour.
SuperMémère qui roule très bien en plaine, ne supporte pas l’altitude. Elle devient asthmatique, ratatouille à l’envie, monte les cols en première et ne démarre plus une fois arrivée vendredi, à Valloire (1 430m). Petit stress ! Contrôle des filtres à essence, de l’allumage, tripatouillage du carburateur… elle fait toujours la gueule. Dimanche matin, il faut songer au retour et là, surprise SuperMémère démarre. Même galère en altitude, mais une fois redescendue en plaine un gentil 130 km/h sur l’autoroute et de bonnes reprises sur départementales.
Par ailleurs, il ya une fuite d’essence entre les deux carburateurs au niveau de leur alimentation (pièce mobile plastique qui alimentent symétriquement les deux carburateurs).
Donc, rénovation et réglage de la carburation.
• Démontage des durites d’alimentation et des carburateurs ;
• Démontage complet des carburateurs (les joints sont secs après 25 ans) ;
• Nettoyage des pièces, changement de la pièce d’alimentation symétrique, des puits, aiguilles, etc. et grattage des plans de joints si nécessaire ;
• Remontage en changeant tous les joints ;
• Installation des carburateurs sur la moto ;
• Changement et remontage de toutes les durites avec ajout d’un filtre à essence ;
• Premier réglage pour démarrer le moteur, synchronisation des carburateurs, ect.
J’ai confié cette partie de la rénovation à un mécanicien spécialisé dans les anciennes.
Essai, notamment en montant et descendant le Mont Ventoux (1 910m) en allant au Castelet. Tout est OK.

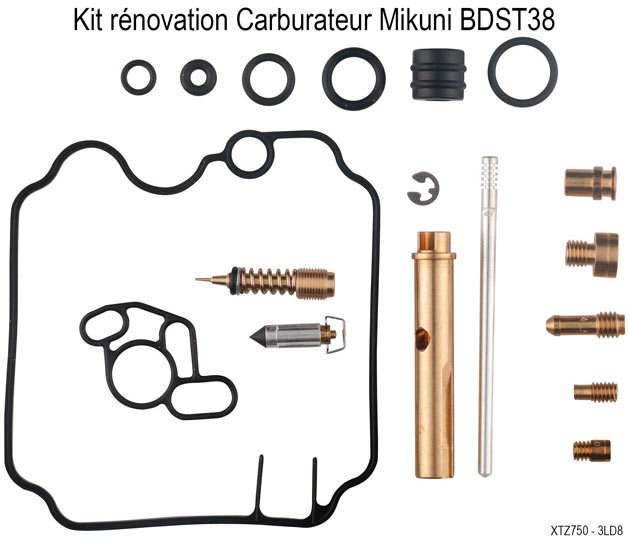

Kit de réparation des carburateurs BDST38

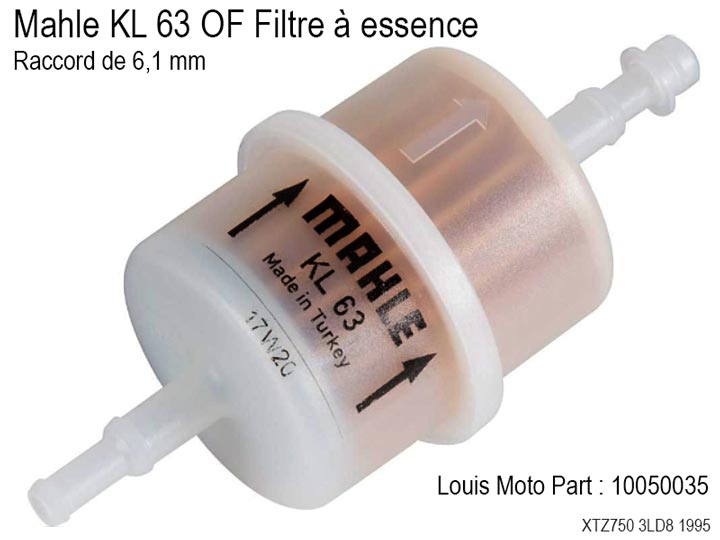

MAHLE Filtre à essence KL63

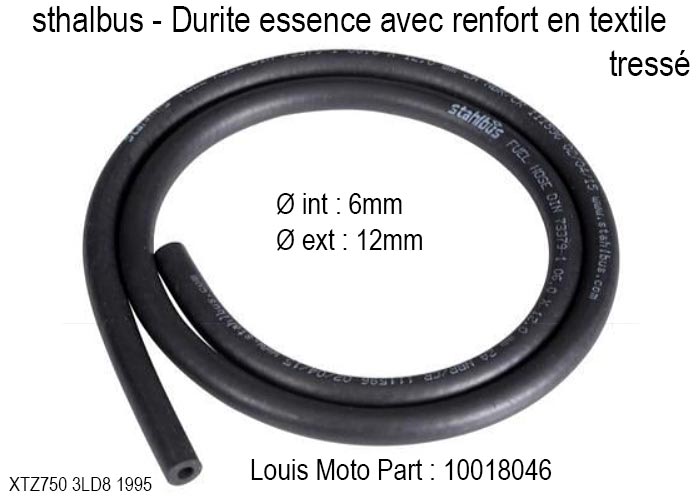

STHALBUS Durite à essence 6mm

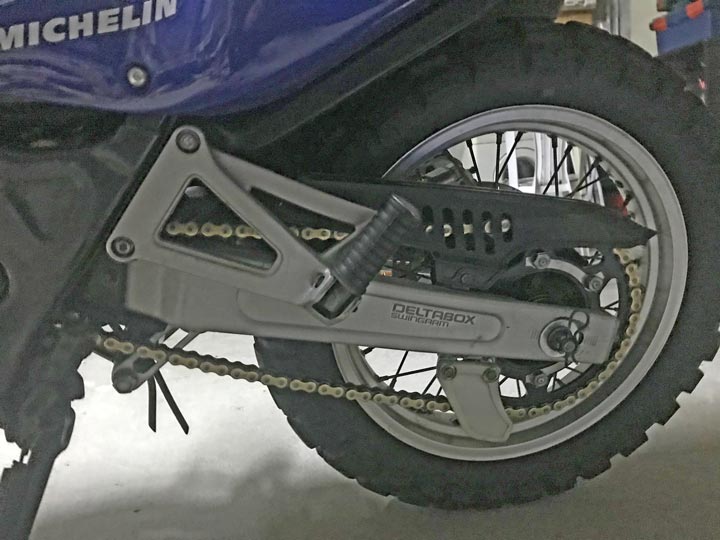

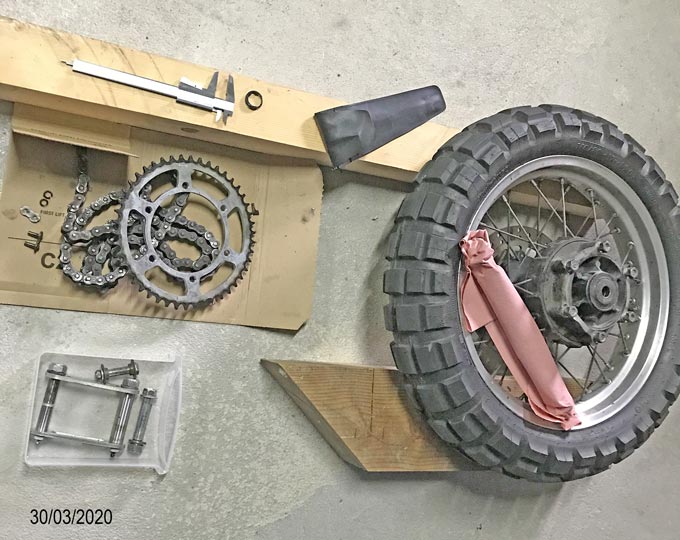

Révision de la transmission

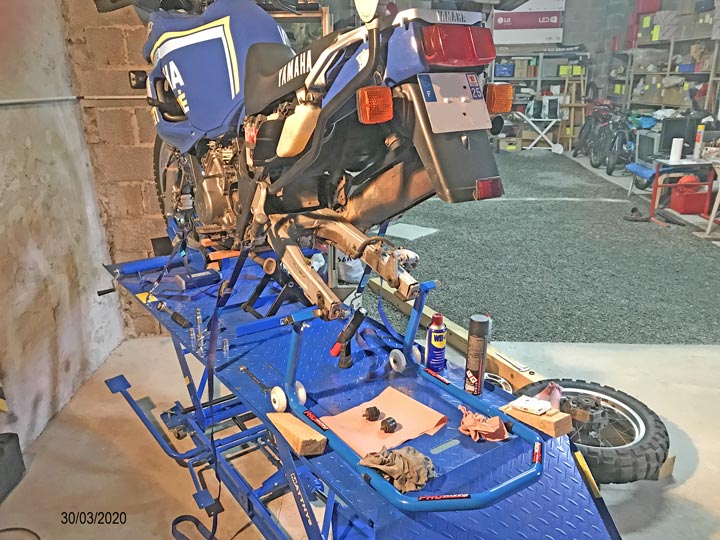

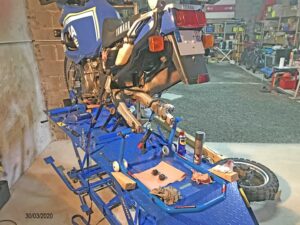

Le confinement dû au Coronavirus est l’occasion de reprendre la transmission finale.

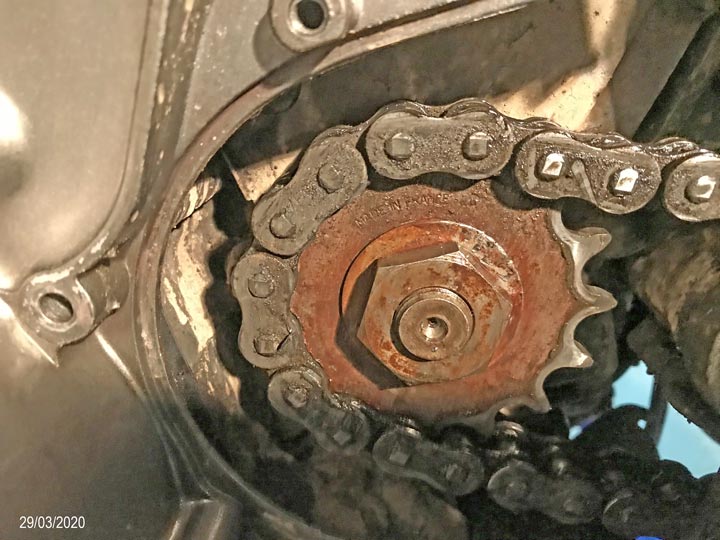

Pignon SB
Chaine

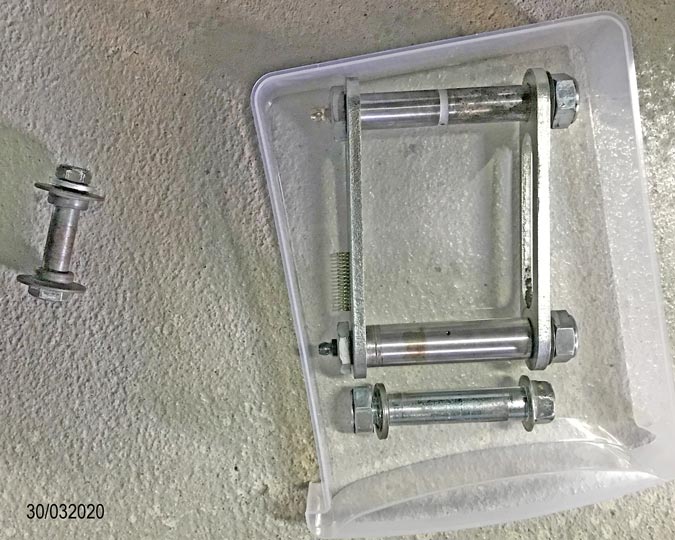

Biellette AR

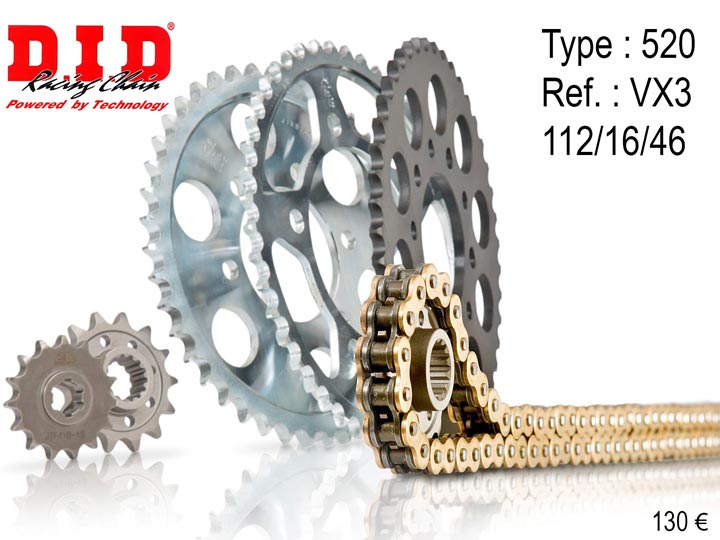

DID - Kit chaine 520VX3 112/16/46

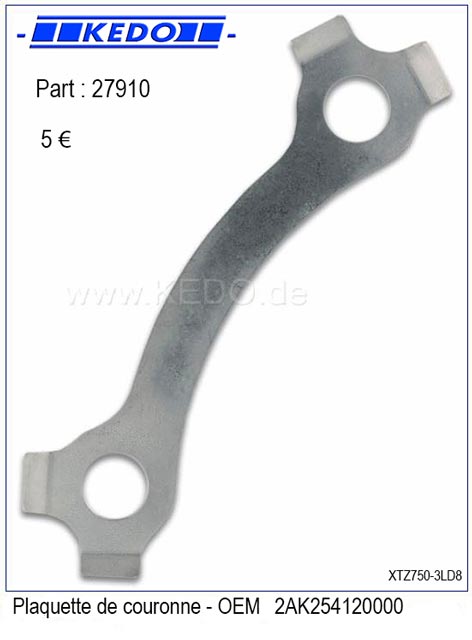

KEDO - Part 27910

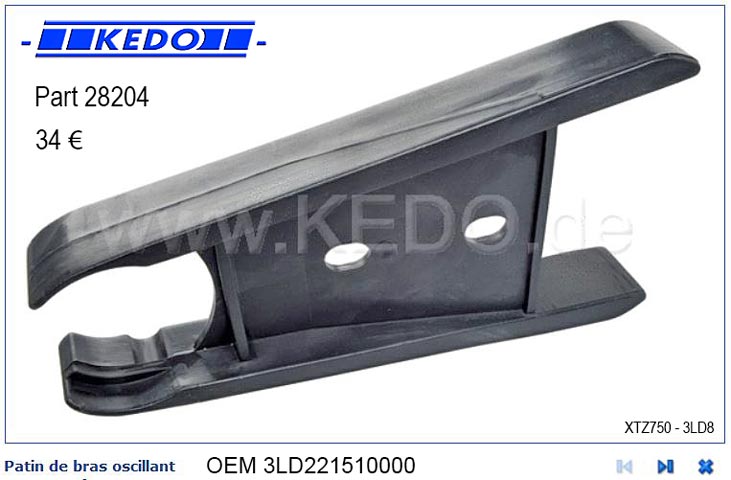

KEDO - Part 28204

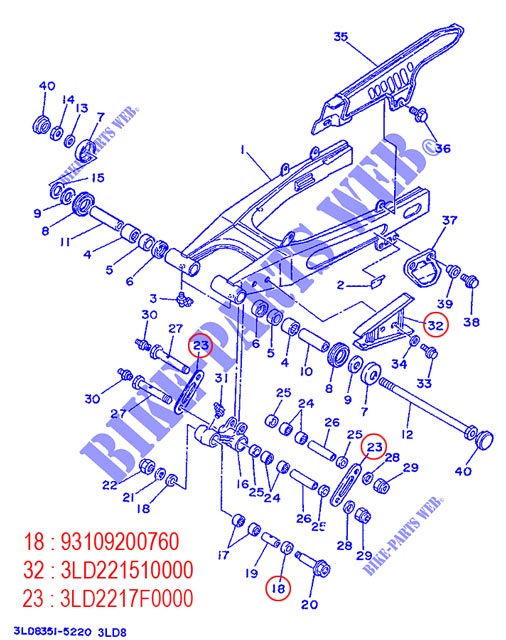

OEM Parts Bras arrière

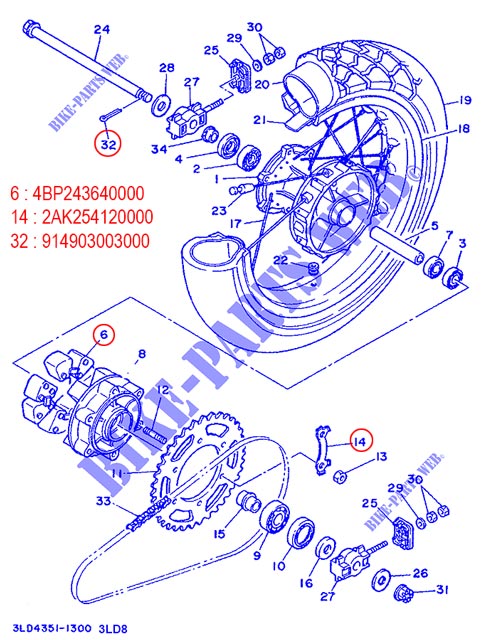

OEM Parts Roue arrière

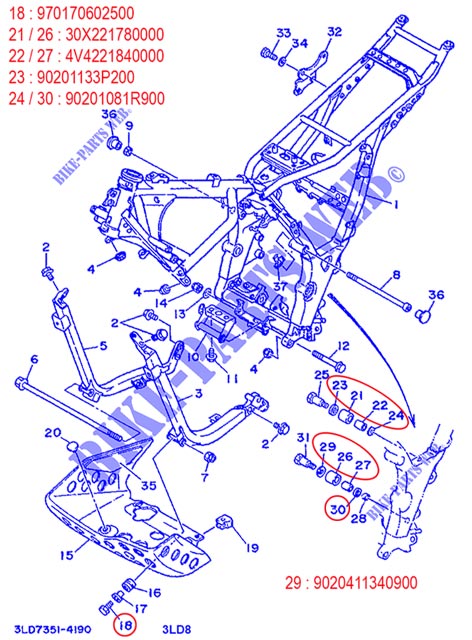

OEM Parts Cadre

Révision de l’échappement

Toujours en confinement (COVID-19), nous jetons un coup d’œil sur la ligne d’échappement, pour l’esthétique et la sonorité.

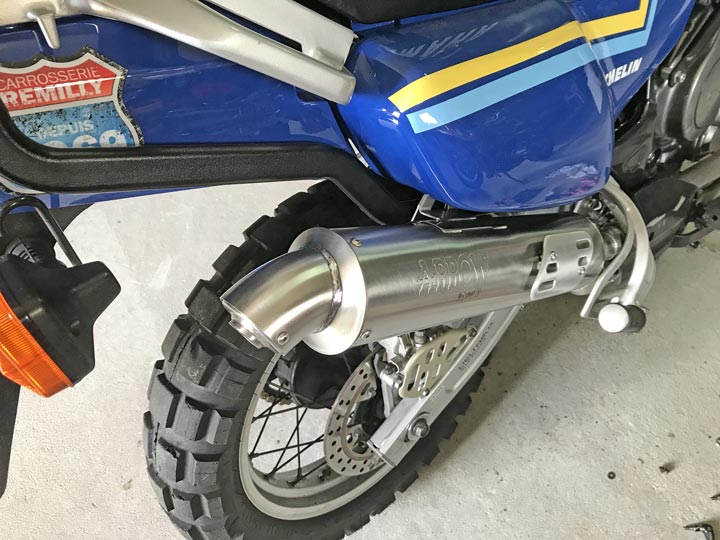

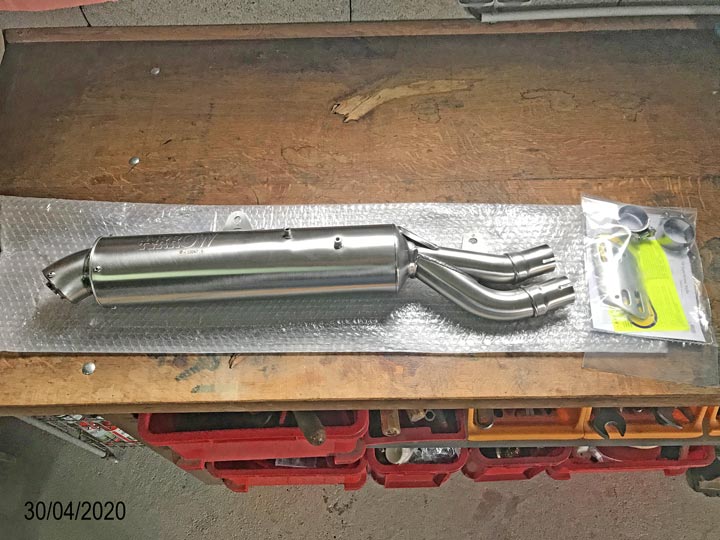

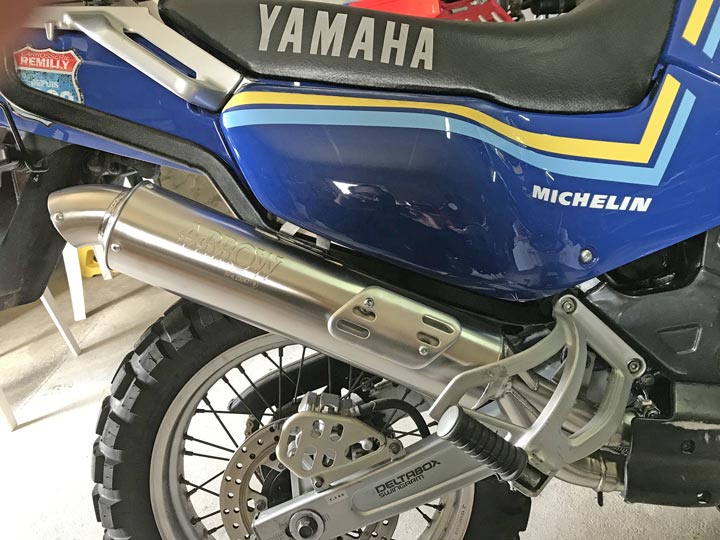

L’ancien pot d’échappement attaqué par la rouille est démonté et remplacé par un ARROW Paris-Dakar Replica (Part : 72610PD).
Une fuite d’air apparaît entre le pot et le collecteur, une des sorties de ce dernier est déformée.

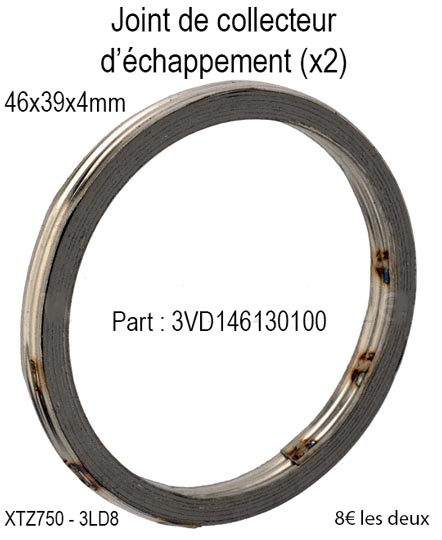

Avec le pot d’origine, il faut deux joints spéciaux (Part : 3VD146130100) au niveau de la jonction, mais avec le pot ARROW qui se monte normalement sans joint, il faudra simplement mettre de la pâte pour montage d’échappement (Presto) afin de colmater les fuites.
Le look et la sonorité sont largement améliorés, en configuration homologuée avec DB-Killer.

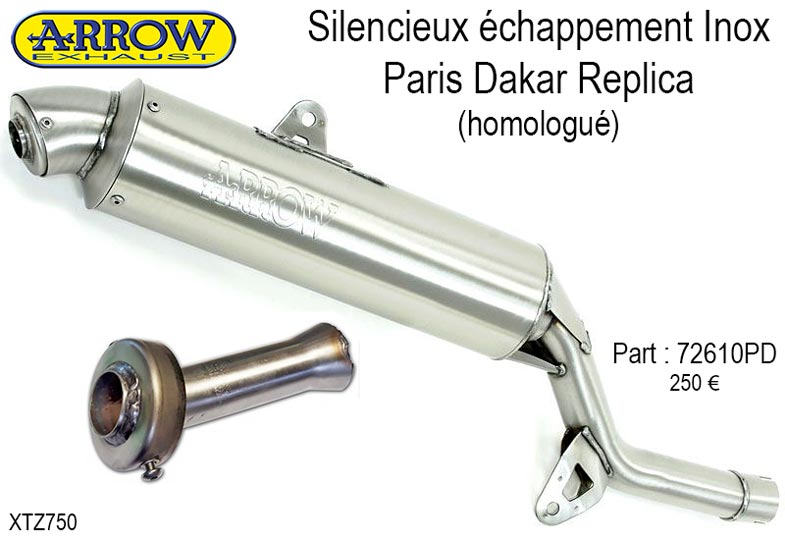

ARROW Paris-Dakar Replica 72610PD

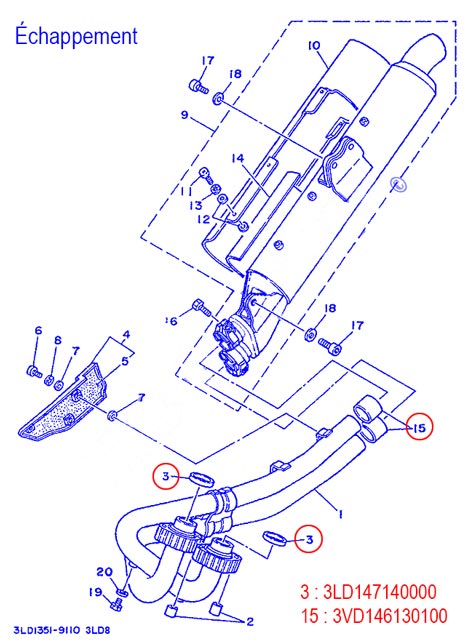

OEM Parts Échappement
Yamaha Joint de collecteur d'échappement

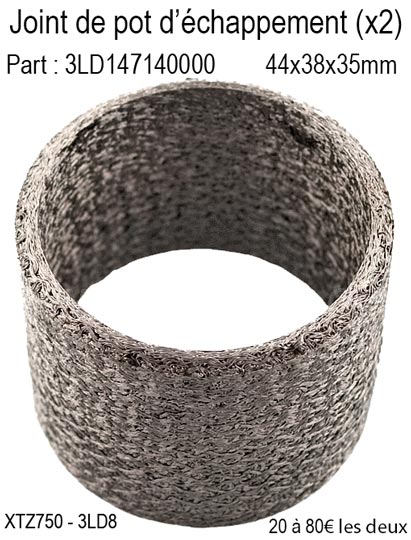

Yamaha Joint de pot d'échappement

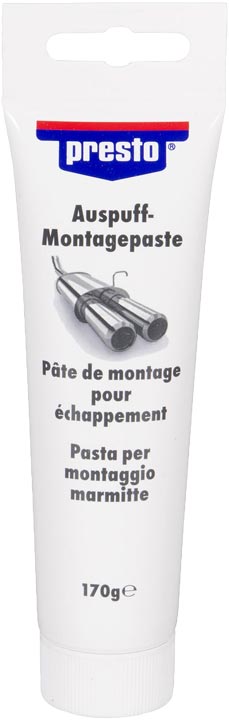

Presto Pâte de montage d'échappement

Publié

dans

Commentaires

8 réponses à “Yamaha XTZ 750 Super Ténéré (3LD8) 1995 | Rénovation”

  1. Avatar de Michel
    Michel

    Bonjour,
    Désolé mais nous avons vendu cette moto. Mon fils devrait savoir mais il est en déplacement.
    Il faut rechercher sur Google ou un forum spécialisé.
    Cordialement.

  2. Avatar de Phil
    Phil

    Bonjour,
    Je dois vidanger le circuit de refroidissement de la mienne qui est de 94, je cherche ou se trouve les vis de purge, auriez vous une photos ? Merci beaucoup Cdlt Philippe

  3. Avatar de Michel
    Michel

    Bonjour,
    C’est le bleu du Team Renault Megane, mais je n’ai pas de référence plus précise.
    Cordialement.

  4. Avatar de Déchamps Fabrice
    Déchamps Fabrice

    Bonjour je suis entrain de rénover mon XTZ 750 et j’aurai souhaité connaître la référence de votre bleu merci.

  5. Avatar de Michel
    Michel

    Bonjour,

    Bonne question ! Je ne l’ai pas notée. Je me renseigne auprès du carrossier.
    Cordialement.

  6. Avatar de jolivet
    jolivet

    Bonjour
    quelle est la référence du bleu Renault pour la peinture de votre XTZ
    Merci

  7. Avatar de Michel
    Michel

    Bonjour,

    D’après la Revue Moto Technique, c’est MYM 3394 Miyabi Maroon.
    Mais à la vue de ma moto, bien qu’il annonce cette couleur comme un dégradé, j’ai un sérieux doute car elle me parait bicolore (violet/beige violet).
    Autrement, il semble que le code couleur soit indiqué sur plaque moteur/châssis, sous la selle ou sous le réservoir (à vérifier).

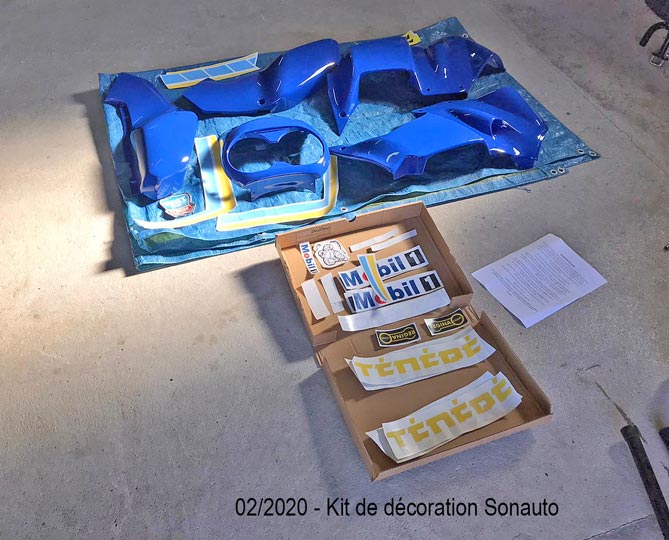

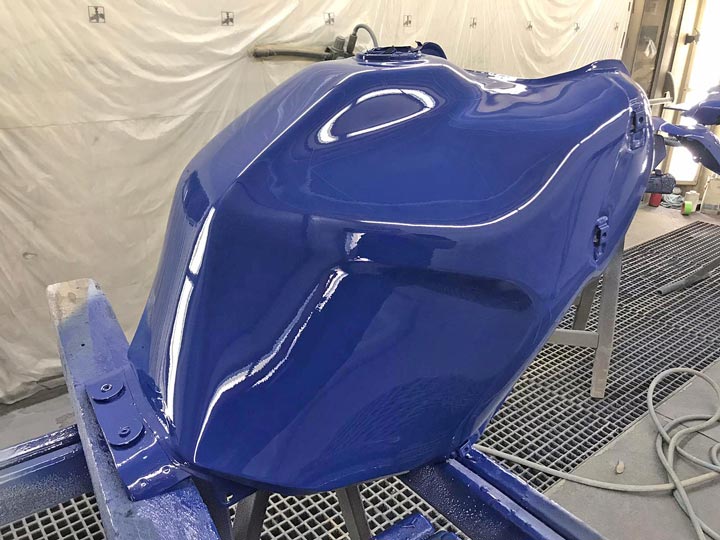

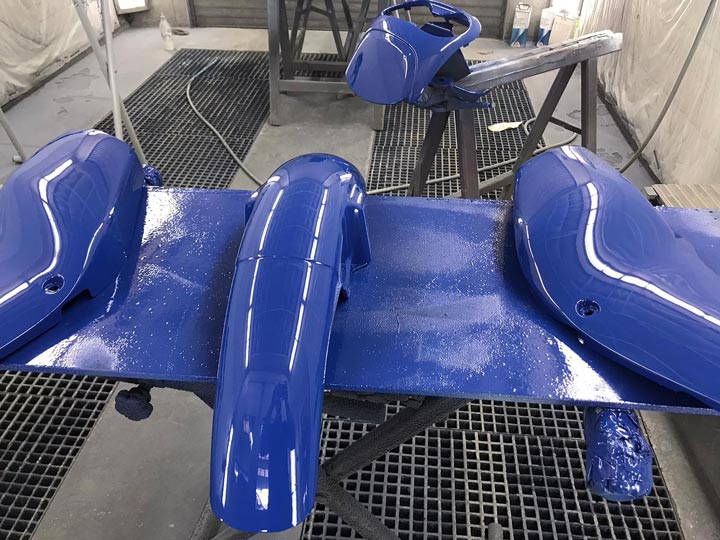

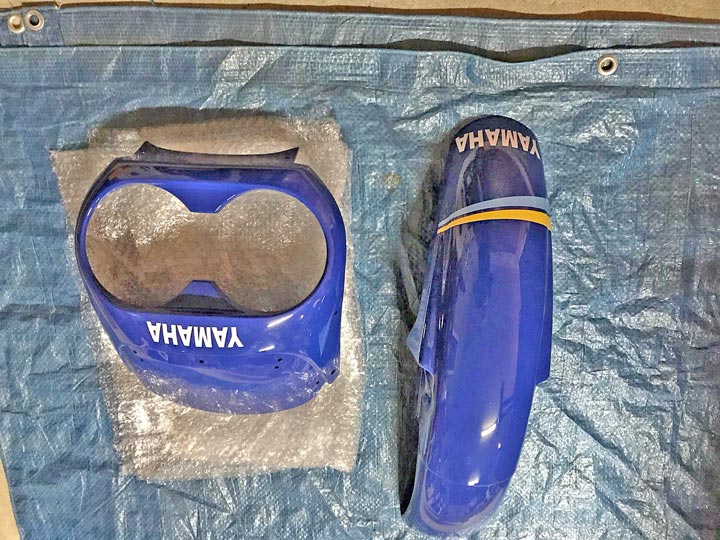

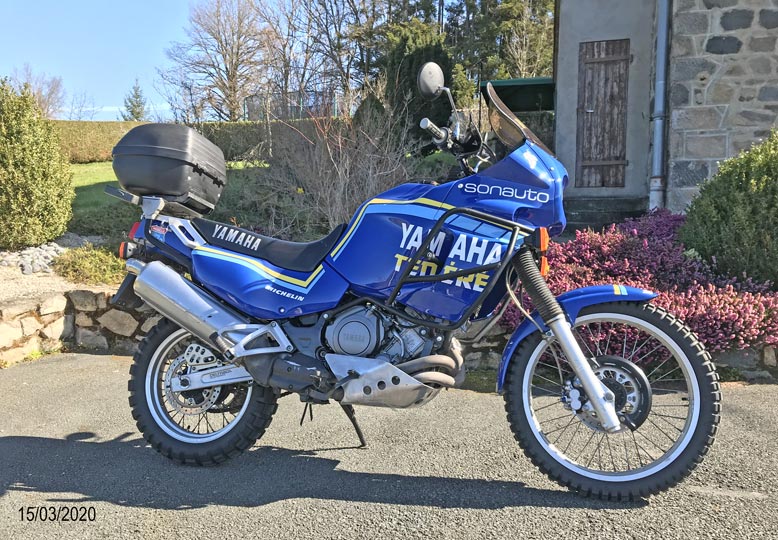

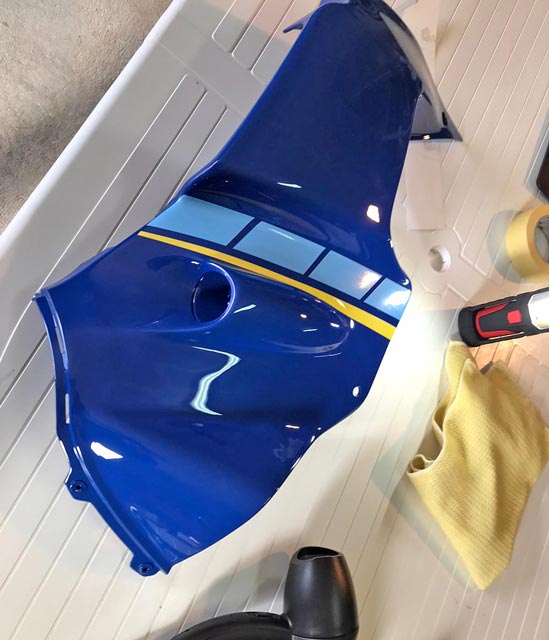

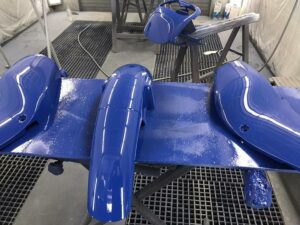

    Pour ma part, je n’ai pas trop cherché car elle va être repeinte en bleu Dakar Sonauto.
